管道、閥門、儀表等部件的設計購買、施工、過程中是不是常聽到“多少公斤壓力”、“多少磅級”、“多少PSI”等等？這個與我們所用的壓力單位有很大的關系，而這與“公稱壓力”密不可分，這些名稱都有著什么的聯系呢？

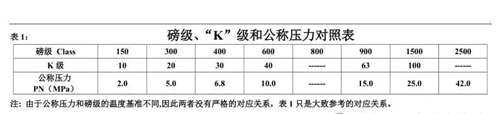

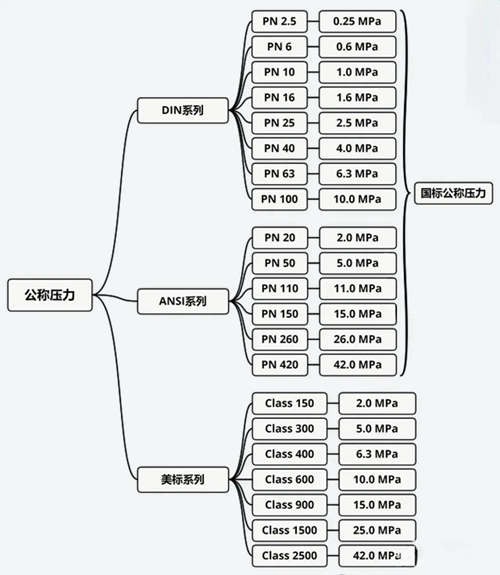

公稱壓力(PN)，Class美標磅級(Lb)，都是壓力的一種表示方法，國標公稱壓力由字母PN和后跟無因次的數字組成，美標公稱壓力由單詞Class或字母CL和后跟無因次的數字組成，譬如Class 900也可以寫成900LB(無因次的數字是指其沒有單位，只是一個特定數字符號)。日本主要用K級表示壓力等級。需要注意的是，磅級與公稱壓力并不是一一對應的，主要原因是磅級與公稱壓力的溫度基準不同。PN歐洲體系是指在120℃下所對應的壓力，我國體系是指在100℃下所對應的壓力，而CLass美標除150Lb以260℃為基準外，其他各級均以454℃為基準。所以在工程互換中不能只單純的進行壓力換算，如CLass300單純用壓力換算應是2.1MPa，但如果考慮到使用溫度的話，它所對應的壓力就升高了，根據材料的溫度耐壓試驗測定相當于5.0MPa。由于公稱壓力和磅級的溫度基準不同，因此兩者沒有嚴格的對應關系。兩者間大致的對應關系參見下表。
對于氣體的壓力，在中國，我們一般更常用其質量單位“公斤”描述(而不是“斤”)，單位kg。其對應的壓強單位是“kg/cm2”，一公斤壓力就是一公斤的力作用在一個平方厘米上。同樣，相對應于國外，對于氣體的壓力，常用的壓強單位是“psi”，單位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全稱為Pounds per square inch。但是更常用的是直接稱呼其質量單位，即磅(Lb)，實際這Lb就是前面提到的磅力。把所有的單位換成公制單位就可以算出：
1psi=1磅/inch2 ≈0.068bar 1bar≈14.5psi≈0.1MPa

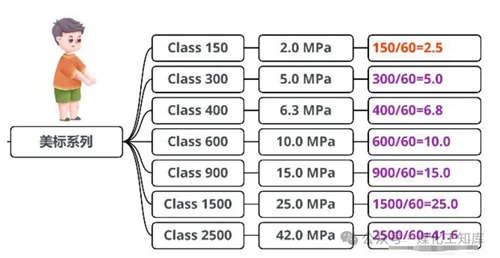

歐美等國家習慣使用psi作單位。在Class600和Class1500中對應歐標和美標有兩個不同數值，11MPa(對應600磅級)是歐洲體系規定，這是在《ISO 7005-1-1992 Steel Flanges》里面的規定;10MPa(對應600磅級)是美洲體系規定，這是在ASME B16.5里面的規定。因此不能絕對地說600磅級對應的就是11MPa或者10MPa，不同體系的規定是不同的。
